কিভাবে একটি ডিসি মোটর জেনারেটর হিসাবে ব্যবহার করা যেতে পারে: ব্যবহারিক অ্যাপ্লিকেশন, নির্বাচন, কর্মক্ষমতা

কোথাও একটি ড্রয়ারে একটি ছোট ডিসি মোটর একটি কাজের জন্য অপেক্ষা করছে, একটি ভাঙা খেলনা, একটি হাত পাখা বা একটি পুরানো প্রিন্টার থেকে উদ্ধার করা হয়েছে। আপনি পড়েছেন যে এটি একটি জেনারেটর হিসাবে পিছনের দিকেও চলতে পারে এবং এখন আপনি এটি সত্যিই সত্য কিনা এবং কীভাবে এটি সঠিকভাবে করা যায় তা জানতে চান।

সংক্ষিপ্ত উত্তর: হ্যাঁ, এবং কোন কৌশল জড়িত নেই। একটি স্থায়ী-চুম্বক ডিসি মোটর এবং একটি স্থায়ী-চুম্বক ডিসি জেনারেটর একই মেশিন, শুধুমাত্র বিপরীত প্রান্ত থেকে বর্ণিত। আমরা 1988 সাল থেকে ইউইয়াওতে মাইক্রো ডিসি মোটর তৈরি করে আসছি, এবং জেনারেটরের প্রশ্নটি প্রতিনিয়ত আসে, ছাত্ররা একটি ছোট উইন্ড টারবাইনে তার লাগানো থেকে শুরু করে হ্যান্ড-ক্র্যাঙ্ক চার্জিং বিকল্প যোগ করে প্রকৌশলী পর্যন্ত। এখানে আসলে কি গুরুত্বপূর্ণ.

কেন একটি ডিসি মোটর একটি জেনারেটর হিসাবে ব্যবহার করা যেতে পারে

একটি DC মেশিনের ভিতরে শক্তি রূপান্তর প্রতিসম। একটি চৌম্বক ক্ষেত্রে বসা একটি কুণ্ডলীর মাধ্যমে কারেন্ট পুশ করুন এবং কয়েলটি পাশে ঠেলে দেওয়া হয়, তাই রটারটি ঘুরে যায়। পরিবর্তে একই রটারটি ঘুরিয়ে দিন এবং কুণ্ডলীটি ক্ষেত্রের মধ্য দিয়ে ঝাড়ু দেয়, এটিকে সংযুক্ত করা চৌম্বকীয় প্রবাহ পরিবর্তিত হয় এবং টার্মিনাল জুড়ে একটি ভোল্টেজ প্রদর্শিত হয়। এটি ফ্যারাডে এর আনয়নের আইন যা এটি তৈরি করা প্রতিটি জেনারেটরে ঠিক তাই করে।

একটি ব্রাশ করা ডিসি মোটরকে যা এত সুবিধাজনক করে তোলে তা হল এর কমিউটেটর। আর্মেচারের ভিতরে প্ররোচিত ভোল্টেজ পর্যায়ক্রমে হয়, কারণ প্রতিটি কুণ্ডলী একটি উত্তর মেরু এবং তারপর একটি দক্ষিণ মেরুর নীচে যায়। কমিউটার সঠিক মুহূর্তে বহির্বিশ্বের সাথে সংযোগ অদলবদল করে, তাই দুটি টার্মিনাল একটি নির্দিষ্ট পোলারিটি রাখে। এটি একটি যান্ত্রিক সংশোধনকারী, এবং এটি একটি ব্রাশড মোটর একটি একক ইলেকট্রনিক উপাদান ছাড়াই আপনাকে ডিসি হস্তান্তরের কারণ।

পরিষ্কার অংশ হল যে এক সংখ্যা দুটি কাজ করে। ভোল্টেজ ধ্রুবক যা আপনাকে বলে যে একটি মোটর প্রতি ভোল্ট কত দ্রুত ঘোরে তাও আপনাকে বলে যে এটি প্রতি বিপ্লবে কত ভোল্টেজ উৎপন্ন করে। 12 V এবং 6,000 rpm তে রেট করা একটি মোটর মোটামুটি 12 V উৎপন্ন করবে যখন অন্য কিছু এটিকে 6,000 rpm পর্যন্ত ঘোরায়।

ব্রাশ করা বা ব্রাশবিহীন: তার থেকে কী আসে

উভয় পরিবারই উৎপন্ন করতে পারে, কিন্তু তারা আপনাকে আলাদা বিদ্যুত দেয়, এবং এই পার্থক্যটি নির্ধারণ করে যে আপনার সার্কিটের বাকি অংশে কতটা কাজ করতে হবে।

ব্রাশ করা ডিসি মোটর সরাসরি বিদ্যুৎ সরবরাহ করে

শ্যাফ্টটি স্পিন করুন এবং DC টার্মিনালগুলিতে উপস্থিত হয়, কম্যুটেশন থেকে উপরে একটি লহর সহ। দুটি তার, আর কিছুই প্রয়োজন নেই, এবং একটি মাল্টিমিটার অবিলম্বে একটি রিডিং দেখায়।

ব্রাশবিহীন ডিসি মোটর তিন-ফেজ বিকল্প কারেন্ট সরবরাহ করে

একটি ব্রাশবিহীন মোটরে উইন্ডিংগুলি স্টেটরে বসে এবং চুম্বকগুলি ঘোরে, তাই শ্যাফ্ট ঘোরানোর ফলে স্টেটরের লিডগুলিতে একটি তিন-ফেজ ভোল্টেজ তৈরি হয়, একটি সাধারণ BLDC-তে ট্র্যাপিজয়েডাল এবং PMSM-এ সাইনোসয়েডাল। কিছুই যান্ত্রিকভাবে এটিকে সংশোধন করে না, তাই আপনার একটি থ্রি-ফেজ ব্রিজ এবং একটি মসৃণ ক্যাপাসিটর বা একটি কন্ট্রোলার প্রয়োজন যা সক্রিয় সংশোধনকে সমর্থন করে, তার আগে শক্তি একটি ব্যাটারি চার্জ করতে পারে৷

একটি মোটরকে জেনারেটরে পরিণত করা, ধাপে ধাপে

বেশিরভাগ লোকেরা বেঞ্চে ইতিমধ্যেই যা কিছু মোটর আছে তা দিয়ে শুরু করে এবং এটি একটি পুরোপুরি ভাল পদ্ধতি। খেলনা এবং হ্যান্ডহেল্ড যন্ত্রপাতিগুলিতে ব্যবহৃত ছোট ব্রাশ করা মোটরগুলি প্রথম উইন্ড টারবাইন বা হ্যান্ড-ক্র্যাঙ্ক পরীক্ষার জন্য ক্লাসিক পছন্দ, কারণ এতে স্থায়ী চুম্বক থাকে এবং মাত্র কয়েকশ rpm এ একটি পাঠযোগ্য ভোল্টেজ তৈরি করে।

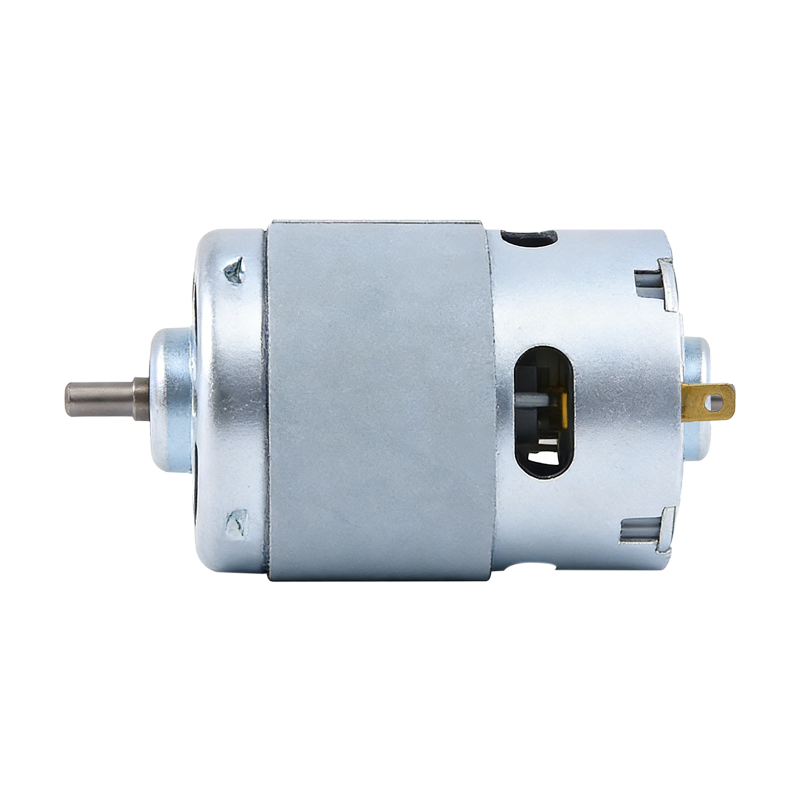

লন মাওয়ারের জন্য RS-977 হাই স্পিড ব্রাশড ডিসি মোটর একটি স্থায়ী-চুম্বক ব্রাশ করা মোটর উচ্চ-গতির আউটপুট এবং স্থিতিশীল লোড ক্ষমতা প্রদান করে, ছোট বিল্ডে rpm-এর সাথে ভোল্টেজের সাথে মিল করার সময় প্রাসঙ্গিক। পণ্য দেখুন →

1. সঠিক মেশিন দিয়ে শুরু করুন। এতে স্থায়ী চুম্বক থাকতে হবে। একটি খেলনা, ফ্যান বা প্রিন্টার থেকে ব্রাশ করা স্থায়ী-চুম্বক মোটর যোগ্যতা অর্জন করে এবং ব্রাশবিহীন মোটরও তাই করে। আনয়ন এবং ক্ষত-ক্ষেত্র মেশিন একই ভাবে কাজ করে না।
2. ইলেকট্রনিক্স সংযোগ বিচ্ছিন্ন করুন। যদি মোটরটি ড্রাইভার বোর্ড, স্পিড কন্ট্রোলার বা ব্যাটারি প্যাক নিয়ে আসে তবে এটি আলাদা করুন। আপনি কাঁচা মোটর টার্মিনাল চান.
3. শ্যাফটটিকে একটি প্রাইম মুভারের সাথে জোড়া করুন। একটি হ্যান্ড ক্র্যাঙ্ক, প্রপেলার, ওয়াটার হুইল বা টারবাইন কাজ করবে, যতক্ষণ না এটি খাদটিকে স্থিরভাবে ঘুরিয়ে দেয়।
4. ওপেন সার্কিট ভোল্টেজ পরিমাপ করুন। ব্রাশ করা মোটরের জন্য ডিসি ভোল্টে মাল্টিমিটার এবং ব্রাশবিহীনের জন্য এসি ভোল্ট সেট করুন, তারপর হাত দিয়ে ঘুরুন এবং রিডিংটি আপনার গতি অনুসরণ করুন।
5. প্রতি rpm ভোল্ট নোট করুন। একটি পরিচিত গতিতে স্পিন করুন, ভোল্টেজ রেকর্ড করুন এবং আপনার কাছে অন্য সব কিছুর আকার দেওয়ার জন্য প্রয়োজনীয় ধ্রুবক রয়েছে।
6. প্রয়োজনে সংশোধন করুন। একটি brushless মোটর জন্য তিন-ফেজ সেতু এবং ক্যাপাসিটর; টার্মিনাল জুড়ে একটি ক্যাপাসিটর সাধারণত ব্রাশ করার জন্য যথেষ্ট, এছাড়াও আপনি যদি ব্যাটারি খাওয়ান তবে একটি ব্লকিং ডায়োড।
7. একটি লোড যোগ করুন এবং আবার পরিমাপ করুন। আশা করুন ভোল্টেজ কমে যাবে, কারণ উইন্ডিং রেজিস্ট্যান্সের মধ্য দিয়ে প্রবাহিত কারেন্ট সবসময় আপনার ভোল্ট খরচ করে।
8. তাপ এবং বুরুশ arcing জন্য দেখুন. যদি মোটরটি গরম হয়, আপনি এটির চেয়ে বেশি কারেন্ট আঁকছেন।

আপনি বাস্তবে কত ভোল্টেজ এবং শক্তি পেতে পারেন?

গতির সাথে ভোল্টেজ স্কেল প্রায় রৈখিকভাবে, যা পাটিগণিতকে সহজ করে তোলে। নো-লোড গতির দ্বারা রেট করা ভোল্টেজকে ভাগ করুন এবং আপনি জেনারেটর ধ্রুবক পাবেন। একটি সাধারণ মাইক্রো মোটরের জন্য যা প্রতি হাজার আরপিএমে এক থেকে তিন ভোল্টের মধ্যে স্থির থাকে, এই কারণেই একটি অলস হ্যান্ড ক্র্যাঙ্ক একটি বা দুটি ভোল্ট তৈরি করে যখন একটি টারবাইন কয়েক হাজার আরপিএমে ঘুরতে পারে তখন মোটরের রেট করা ভোল্টেজে পৌঁছাতে পারে।

ওপেন-সার্কিট ভোল্টেজ হল আশাবাদী সংখ্যা। যত তাড়াতাড়ি কারেন্ট প্রবাহিত হয়, টার্মিনাল ভোল্টেজ কারেন্টের দ্বারা ড্রপ হয়ে যায় এবং উইন্ডিং রেজিস্ট্যান্স দ্বারা গুণিত হয়। একটি ছোট মোটরে আর্মেচার রেজিস্ট্যান্স কয়েক ওহম হতে পারে, তাই একটি amp টানতে আপনার বেশ কয়েকটি ভোল্ট খরচ হতে পারে। লোড সংযুক্ত সঙ্গে আবার পরিমাপ; যে চিত্র আপনার সার্কিট আসলে দেখতে.

শক্তি টর্ক অনুসরণ করে। একটি জেনারেটর যে বিদ্যুৎ সরবরাহ করে তা শ্যাফ্টে প্রয়োগ করা টর্কের সমানুপাতিক, তাই কম গতিতে একটি দুর্বল প্রাইম মুভার আপনাকে ভোল্টেজ দেয় যার পিছনে প্রায় কোনও কারেন্ট থাকে না। একটি মোটামুটি নির্দেশিকা হিসাবে, একটি ছোট ব্রাশ করা মোটর তার রেট করা গতির একটি শালীন ভগ্নাংশে চালিত যান্ত্রিক শক্তির অর্ধেক থেকে তিন চতুর্থাংশের মধ্যে ফিরে আসে, বাকী প্রতিরোধ, ব্রাশ ড্রপ, ভারবহন ঘর্ষণ এবং লোহার ক্ষতি সহ।

জেনারেটর ডিউটির জন্য একটি মোটর নির্বাচন করা

আপনি যদি উৎপন্ন করার জন্য বিশেষভাবে একটি মোটর বাছাই করেন, তাহলে লেবেলে থাকা নম্বরটি দেখুন এবং পরিবর্তে কয়েকটি বৈশিষ্ট্য পরীক্ষা করুন।

• স্থায়ী চুম্বক, ব্যতিক্রম ছাড়া. ফেরাইট বা বিরল-আর্থ চুম্বক আপনাকে বিনামূল্যে উত্তেজনা ক্ষেত্র দেয়, যা এই ছোট মেশিনে প্রজন্মকে সম্ভব করে তোলে।
• কম বায়ু প্রতিরোধের, তাই আপনার যান্ত্রিক ইনপুট কম তামাতে তাপে পরিণত হয়।
• কম নো-লোড কারেন্ট এবং মৃদু কগিং, কারণ মসৃণ আর্মেচারগুলি কম প্রচেষ্টায় বাঁকানো শুরু করে যখন হালকা বাতাস বা হ্যান্ড ক্র্যাঙ্ক আপনার প্রধান মুভার হয়।
• একটি গতি রেটিং যা আপনার ড্রাইভের জন্য উপযুক্ত। যেহেতু rpm এর সাথে ভোল্টেজ বৃদ্ধি পায়, একটি দ্রুত মোটর একটি দরকারী আউটপুটে পৌঁছানোর জন্য কম বিপ্লবের প্রয়োজন।
• একটি গিয়ারবক্স, চিন্তা করে ব্যবহার করা হয়। স্বাভাবিক ক্রিয়াকলাপে একটি গিয়ার মোটর টর্কের গতির ব্যবসা করে; প্রজন্মের মধ্যে আপনি এটিকে অন্যভাবে চালাতে পারেন, একটি ধীর জলের চাকা মোটর শ্যাফ্টকে আরও দ্রুত ঘোরাতে দেয়, যতক্ষণ না আপনি অতিরিক্ত ঘর্ষণ এবং ক্ষতি স্বীকার করেন।

যে মোটরগুলি সহজে স্পিন করে এবং কোন লোড ছাড়াই অল্প কারেন্ট টানে তারা বন্ধুত্বপূর্ণ জেনারেটর তৈরি করে, যা আমাদের ক্যাটালগে শক্তি-সাশ্রয়ী ব্রাশড ডিজাইন রাখার কারণের একটি অংশ। যখন শক্তি অন্যভাবে প্রবাহিত হয় তখন তারা অনুমানযোগ্যভাবে আচরণ করে এবং তাদের নিম্ন ক্ষয়ক্ষতিগুলি আপনার প্রচেষ্টার চেয়ে বেশি বর্তনীতে ছেড়ে দেয়।

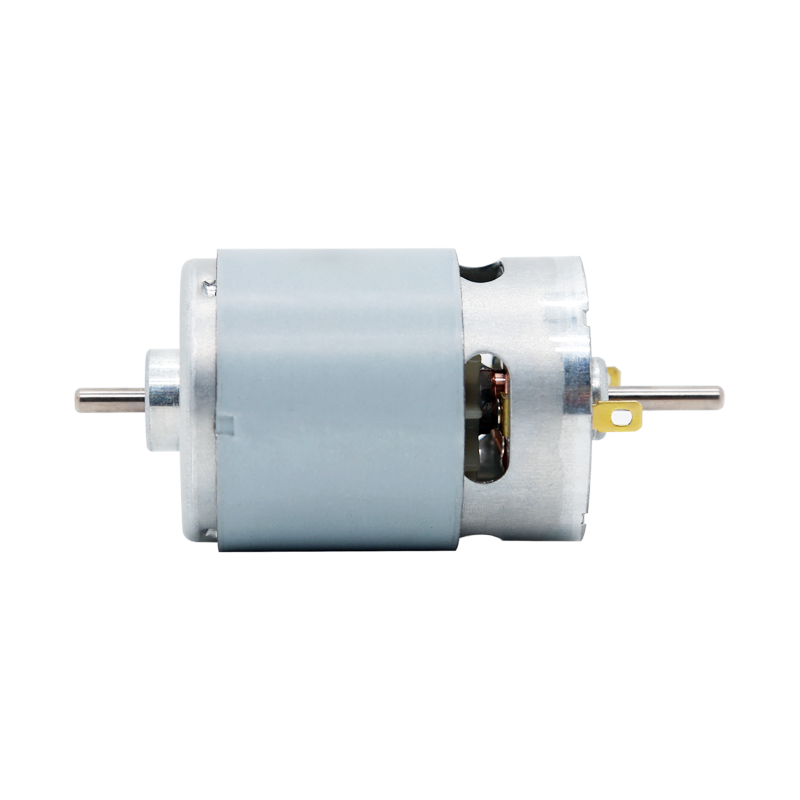

ভ্যাকুয়াম ক্লিনারের জন্য RS-540 লং লাইফস্প্যান ব্রাশড ডিসি মোটর একটি টেকসই ব্রাশ করা স্থায়ী-চুম্বক মোটর যা অনুমানযোগ্য লো-লোড আচরণের সাথে, দরকারী যেখানে দীর্ঘ পরিষেবা জীবন এবং দ্বিমুখী শক্তি প্রবাহের ব্যাপার। পণ্য দেখুন →

মিসটেকস দ্যাট ক্যাচ পিপল আউট

• কোন মোটর কাজ করার আশা করা. একটি ছায়াযুক্ত-মেরু বা তিন-ফেজ ইন্ডাকশন মোটর বাহ্যিক উত্তেজনা ছাড়া দরকারী আউটপুট তৈরি করবে না।
• খুব ধীরে ঘোরানো। ভোল্টেজ গতির সমানুপাতিক, তাই একটি অবসরে ক্র্যাঙ্ক আপনাকে প্রায় কিছুই দেয় না।
• একটি ব্রাশবিহীন মোটর সংশোধন করতে ভুলে যাওয়া। ব্যাটারি টার্মিনালগুলিতে থ্রি-ফেজ এসি খাওয়ানো কিছু ক্ষতি করার একটি ভাল উপায়।
• মূল কন্ট্রোলার সংযুক্ত রেখে যাওয়া। ড্রাইভারকে তার নিজস্ব আউটপুট পর্যায়ে ব্যাক-ফিড করা খুব কমই ভালভাবে শেষ হয়।
• ব্রাশ পরিধান উপেক্ষা. ব্রাশগুলি ব্যবহারযোগ্য, এবং মাঝে মাঝে মোটর ব্যবহারের চেয়ে ক্রমাগত জেনারেট করা শুল্ক তাদের উপর কঠিন।
• প্রাইম মুভার ওভারলোডিং। কারেন্ট টর্কের সমানুপাতিক, তাই একটি ভারী লোড জেনারেটর টারবাইনকে ড্রাইভিং বন্ধ করে দিতে পারে।
• ওপেন সার্কিট ভোল্টেজ বিশ্বাস করা। এটি কাজের ভোল্টেজ নয়; একটি সংখ্যার চারপাশে ডিজাইন করার আগে লোডের নিচে পরিমাপ করুন।

যেখানে মোটর-এ-জেনারেটর ইতিমধ্যেই বাস্তব পণ্যগুলিতে ঘটে

রিজেনারেটিভ ব্রেকিং হল উৎপাদন আকারে মোটর-এ-জেনারেটর। যখন একটি বৈদ্যুতিক গাড়ির গতি কমে যায়, যখন একটি কর্ডলেস ড্রিল তার ট্রিগার ছেড়ে দেয়, এবং যখন একটি রোবট আর্ম ক্ষীণ হয়ে যায়, তখন নিয়ামক মেশিনটিকে ব্রেক হিসাবে কাজ করতে দেয় এবং পুনরুদ্ধার করা শক্তিকে প্যাকের মধ্যে ঠেলে দেয়। রোবোটিক্সে এটি রুটিন, এবং একই জয়েন্টগুলি যা চালনা করে শিল্প রোবট আমরা মোটর সরবরাহ করি প্রতিটি চক্রের কিছু অংশ খরচ করার পরিবর্তে খরচ করার জন্য।

এই জাতীয় অ্যাপ্লিকেশনগুলির জন্য এমন মোটর প্রয়োজন যা নাটক ছাড়াই হাজারো দিক পরিবর্তন সহ্য করে, যা আমাদের রোবট পরিসরে মসৃণ-চালিত ব্রাশড ডিজাইনের জন্য তৈরি করা হয়েছে।

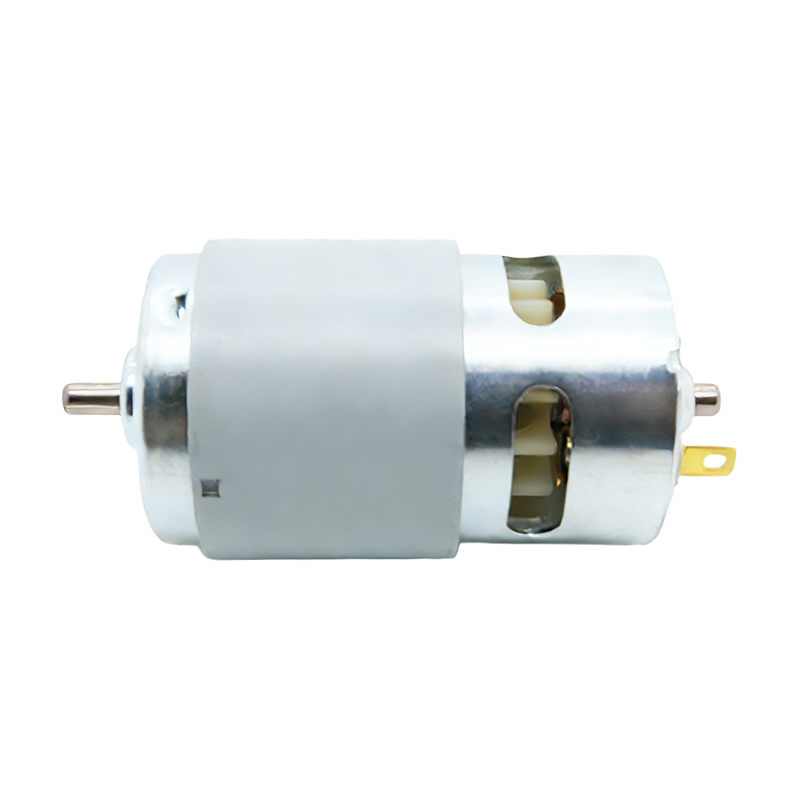

জয়েন্ট ক্লিনারদের জন্য RS-785SL ব্রাশড ডিসি মোটর একটি কম-আওয়াজ ব্রাশ করা স্থায়ী-চুম্বক মোটর বারবার দিক পরিবর্তনের জন্য তৈরি, সরঞ্জাম এবং ছোট জেনারেটর পরীক্ষাগুলির জন্য উপযুক্ত যার জন্য নির্ভরযোগ্য আউটপুট প্রয়োজন। পণ্য দেখুন →

একটি ছোট স্কেলে, হ্যান্ড-ক্র্যাঙ্ক ফ্ল্যাশলাইট এবং রেডিও, উইন্ড-আপ টর্চ, ছোট উইন্ড টারবাইন, মাইক্রো-হাইড্রো সেটআপ, ব্যায়াম বাইক এবং দরজা, টার্নস্টাইল এবং ভেন্ডিং মেকানিজম থেকে শক্তি সংগ্রহের মাধ্যমে প্রজন্ম তৈরি হয়। এইগুলির কোনটিরই একটি উদ্দেশ্য-নির্মিত জেনারেটরের প্রয়োজন নেই। তাদের একটি স্থায়ী-চুম্বক মোটর, একটি সংবেদনশীল গিয়ার অনুপাত বা গতির মিল এবং একটি সংশোধনকারী প্রয়োজন যেখানে আউটপুটটি ডিসি হতে হবে।

আপনি যে খাদ স্পিন আগে একটি শেষ শব্দ

আমরা 1988 সাল থেকে মাইক্রো ডিসি মোটর তৈরি করে আসছি, যার মানে আমরা দেখেছি যে তাদের মধ্যে অনেকগুলি সার্কিটের জেনারেটিং সাইডে শেষ হয়, কখনও কখনও ডিজাইনের মাধ্যমে এবং কখনও কখনও দুর্ঘটনার মাধ্যমে। আপনি যদি এমন একটি পণ্যে কাজ করছেন যেখানে একটি মোটর চালাতে হবে এবং তৈরি করতে হবে, তাহলে আপনার মনের মধ্যে থাকা ভোল্টেজ, গতি, টর্ক এবং ডিউটি ​​সাইকেল আমাদের বলুন এবং আমরা আপনাকে বিকল্পগুলিকে সংকুচিত করতে সাহায্য করব, এটি একটি মানক ব্রাশ করা মডেল, একটি ব্রাশবিহীন ডিজাইন, বা একটি গিয়ারড ইউনিট।

আপনি যদি দেখতে চান যে এই মোটরগুলি প্রথমে বাস্তব সরঞ্জামগুলিতে কীভাবে আচরণ করে, আমাদের ওভারভিউ সবচেয়ে সাধারণ ব্রাশ ডিসি মোটর অ্যাপ্লিকেশন শুরু করার জন্য একটি ভাল জায়গা৷৷
