ব্রাশলেস ডিসি (বিএলডিসি) মোটর - গঠন এবং কাজ

ব্রাশবিহীন ডিসি (বিএলডিসি) মোটর তাদের দক্ষতা, নির্ভরযোগ্যতা এবং দীর্ঘ সেবা জীবনের কারণে ক্রমবর্ধমান জনপ্রিয় হয়ে উঠেছে। প্রথাগত ব্রাশ করা মোটরগুলির বিপরীতে, তারা একটি ইলেকট্রনিক নিয়ন্ত্রণ ব্যবস্থা ব্যবহার করে উইন্ডিংগুলির মধ্যে কারেন্ট পরিবর্তন করতে, ব্রাশ এবং একটি যান্ত্রিক কমিউটারের প্রয়োজনীয়তা দূর করে। এই নকশাটি দক্ষতা উন্নত করে, পরিধান কমায় এবং আরও সুনির্দিষ্ট নিয়ন্ত্রণ সক্ষম করে। ফলস্বরূপ, বিএলডিসি মোটরগুলি শিল্প সরঞ্জাম থেকে শুরু করে ভোক্তা ইলেকট্রনিক্স পর্যন্ত অ্যাপ্লিকেশনগুলিতে ব্যাপকভাবে ব্যবহৃত হয়।

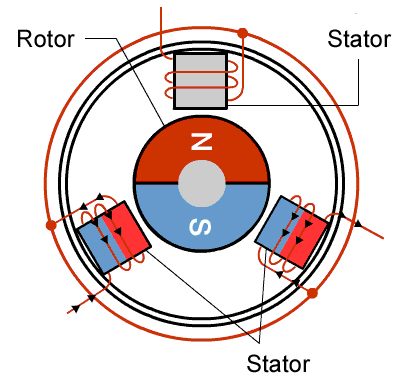

BLDCM Motors এর মৌলিক কাঠামো

স্টেটর:

স্টেটর হল একটি ব্রাশবিহীন ডিসি মোটরের স্থির অংশ এবং চৌম্বক ক্ষেত্র তৈরির জন্য দায়ী যা রটারকে চালিত করে। এটি একটি স্তরিত ইস্পাত কোরের চারপাশে মাউন্ট করা একাধিক তামার উইন্ডিং নিয়ে গঠিত। এই উইন্ডিংগুলি একটি ইলেকট্রনিক স্পিড কন্ট্রোলার (ESC) এর সাথে সংযুক্ত থাকে, যা একটি নির্দিষ্ট ক্রমানুসারে প্রতিটি পর্যায়ে কারেন্ট সরবরাহ করে।

কন্ট্রোলার যখন উইন্ডিংগুলির মধ্যে কারেন্ট স্যুইচ করে, মোটরের ভিতরের চৌম্বক ক্ষেত্রটি ক্রমাগত অবস্থান পরিবর্তন করে, যা একটি ঘূর্ণায়মান চৌম্বক ক্ষেত্র হিসাবে পরিচিত। রটারের স্থায়ী চুম্বকগুলি স্বাভাবিকভাবেই এই চলমান ক্ষেত্রটিকে অনুসরণ করে, টর্ক তৈরি করে এবং মোটরটিকে ঘোরাতে দেয়।

স্টেটরের নকশা মোটর কর্মক্ষমতা উপর একটি সরাসরি প্রভাব আছে. উইন্ডিং কনফিগারেশন, স্লট ডিজাইন এবং খুঁটির সংখ্যার মতো ফ্যাক্টরগুলি দক্ষতা, টর্ক আউটপুট, অপারেটিং তাপমাত্রা এবং শব্দের মাত্রাকে প্রভাবিত করতে পারে। এই কারণে, স্টেটরকে প্রায়শই বিএলডিসি মোটরের অন্যতম গুরুত্বপূর্ণ উপাদান হিসাবে বিবেচনা করা হয়।

রটার:

একটি ব্রাশবিহীন ডিসি মোটরের রটার স্থায়ী চুম্বক দ্বারা গঠিত যা একটি চৌম্বক ক্ষেত্র তৈরি করে। অপারেশন চলাকালীন, এই চৌম্বক ক্ষেত্রটি স্টেটরের দ্বারা উত্পন্ন ঘূর্ণায়মান চৌম্বক ক্ষেত্রের সাথে যোগাযোগ করে, যা মোটরকে চালিত করে টর্ক তৈরি করে।

স্টেটরের বিপরীতে, রটারের উইন্ডিং বা সরাসরি বৈদ্যুতিক সংযোগের প্রয়োজন হয় না। এই সহজ কাঠামোটি ব্রাশ এবং কমিউটারের প্রয়োজনীয়তা দূর করে, যান্ত্রিক পরিধান হ্রাস করে এবং নির্ভরযোগ্যতা উন্নত করে।

রটারটি নির্দিষ্ট সংখ্যক চৌম্বকীয় খুঁটির সাথে ডিজাইন করা হয়েছে, সাধারণত 2 থেকে 8টি অ্যাপ্লিকেশনের উপর নির্ভর করে। পোল গণনা মোটর কর্মক্ষমতা একটি গুরুত্বপূর্ণ ভূমিকা পালন করে. বেশি খুঁটিযুক্ত মোটর সাধারণত কম গতিতে উচ্চ টর্ক এবং মসৃণ অপারেশন সরবরাহ করে, যখন কম খুঁটিযুক্ত মোটরগুলি উচ্চ-গতির অ্যাপ্লিকেশনের জন্য আরও উপযুক্ত। সঠিক মেরু গণনা নির্বাচন করা তাই মোটর ডিজাইনের একটি মূল অংশ, কারণ এটি সরাসরি টর্ক, গতি এবং সামগ্রিক দক্ষতার মধ্যে ভারসাম্যকে প্রভাবিত করে।

স্থায়ী চুম্বক:

স্থায়ী চুম্বক চৌম্বকীয় ক্ষেত্র তৈরি করে যা স্টেটরের সাথে ঘূর্ণন উত্পাদন করে। বেশিরভাগ BLDC মোটর নিওডিয়ামিয়াম আয়রন বোরন (NdFeB) চুম্বক ব্যবহার করে কারণ তারা কমপ্যাক্ট এবং লাইটওয়েট থাকা অবস্থায় একটি শক্তিশালী চৌম্বক ক্ষেত্র সরবরাহ করে। উচ্চ তাপমাত্রা বা কঠোর অপারেটিং পরিবেশের সাথে জড়িত অ্যাপ্লিকেশনগুলিতে, সামেরিয়াম কোবাল্ট (SmCo) চুম্বকগুলি তাদের উচ্চতর তাপীয় স্থিতিশীলতা এবং জারা প্রতিরোধের কারণে ব্যবহার করা যেতে পারে৷ উচ্চ গতিতে স্থিতিশীল অপারেশন নিশ্চিত করতে চুম্বকগুলি সুরক্ষিতভাবে রটারে মাউন্ট করা হয়৷

চুম্বক নকশা মোটর কর্মক্ষমতা নির্ধারণ একটি প্রধান ভূমিকা পালন করে. মেরু গণনা, চুম্বক বসানো, এবং চৌম্বকীয় শক্তির মতো উপাদানগুলি টর্ক আউটপুট, গতির ক্ষমতা এবং সামগ্রিক দক্ষতাকে প্রভাবিত করে। এই পরামিতিগুলিকে অপ্টিমাইজ করার মাধ্যমে, মোটর ডিজাইনাররা একটি BLDC মোটরকে বিভিন্ন অ্যাপ্লিকেশনের নির্দিষ্ট প্রয়োজনীয়তা মেটাতে তৈরি করতে পারেন, অগ্রাধিকার উচ্চ টর্ক, উচ্চ গতি বা সর্বোচ্চ শক্তি দক্ষতা।

BLDC মোটর এর প্রকার

ইনার-রোটার BLDC মোটর

একটি অভ্যন্তরীণ-রটার ব্রাশবিহীন ডিসি মোটরে, স্থায়ী চুম্বক রটারটি মোটরের কেন্দ্রে অবস্থিত, স্থির স্টেটর উইন্ডিংয়ের ভিতরে ঘুরছে। এটি শিল্প এবং বাণিজ্যিক অ্যাপ্লিকেশন জুড়ে আরও ব্যাপকভাবে ব্যবহৃত কনফিগারেশন। কারণ রটারটি মোটর ক্রস-সেকশনের শুধুমাত্র মূল অংশ দখল করে, এর ব্যাস এবং ভর তুলনামূলকভাবে ছোট, যার ফলে কম ঘূর্ণন জড়তা হয়। কম জড়তা মানে মোটরটি দ্রুত ত্বরান্বিত এবং হ্রাস করতে পারে, যা সার্ভো ড্রাইভ, রোবোটিক জয়েন্ট এবং নির্ভুল-পজিশনিং সিস্টেমে অপরিহার্য যেখানে গতিশীল প্রতিক্রিয়া একটি সমালোচনামূলক ডিজাইনের প্রয়োজনীয়তা।

কমপ্যাক্ট রটার অভ্যন্তরীণ-রটার মোটরগুলিকে উচ্চ ঘূর্ণন গতি অর্জন করতে দেয়। একটি নলাকার আবাসনের সাথে মিলিত যা স্বাভাবিকভাবে স্ট্যান্ডার্ড মেশিন অ্যাসেম্বলিতে একত্রিত হয়, ভিতরের-রটার ডিজাইনটি পাওয়ার টুল, পাম্প, কম্প্রেসার, কুলিং ফ্যান এবং ইন্ডাস্ট্রিয়াল ড্রাইভ অ্যাপ্লিকেশনের জন্য উপযুক্ত যেখানে দ্রুত গতিশীল প্রতিক্রিয়া সহ একটি উচ্চ-গতির, কমপ্যাক্ট মোটর প্রয়োজন। স্টেটর উইন্ডিংয়ে উত্পন্ন তাপ সরাসরি মোটর হাউজিংয়ের মাধ্যমে আশেপাশের কাঠামোতে পরিচালিত হতে পারে, যা ক্রমাগত-ডিউটি ​​অপারেশনে তাপ ব্যবস্থাপনাকে সহজ করে।

আউটার-রোটার BLDC মোটর

একটি বাইরের-রটার ব্রাশবিহীন ডিসি মোটরে, রটারটি একটি নলাকার শেল বা কাপ তৈরি করে যা স্টেটরকে ঘিরে থাকে এবং এর চারপাশে ঘোরে। স্থায়ী চুম্বকগুলি এই বাইরের রটার শেলের অভ্যন্তরীণ পৃষ্ঠের উপর মাউন্ট করা হয়, মোটর কেন্দ্রে স্টেটর উইন্ডিংগুলির দিকে মুখ করে থাকে। এই উল্টানো বিন্যাসটি একটি বৃহত্তর ব্যাসার্ধে চৌম্বকীয় বায়ুর ব্যবধান স্থাপন করে, যা কার্যকর ঘূর্ণন সঁচারক বল বাড়িয়ে দেয় এবং রটার পরিধির চারপাশে আরও চৌম্বকীয় খুঁটি স্থাপন করতে দেয়।

ফলাফল হল একটি মোটর যা কম ঘূর্ণন গতিতে যথেষ্ট পরিমাণে উচ্চ টর্ক উৎপন্ন করে যা সমতুল্য আকার এবং শক্তির অভ্যন্তরীণ-রটার ডিজাইনের তুলনায়। আউটার-রোটর মোটর তাই সরাসরি-ড্রাইভ অ্যাপ্লিকেশনের জন্য পছন্দের পছন্দ যেখানে গতি কমানো গিয়ারিং অবাঞ্ছিত — বিশেষ করে ড্রোন এবং ইউএভি প্রপালশন, ডাইরেক্ট-ড্রাইভ সিলিং এবং অক্ষীয় ফ্যান, বৈদ্যুতিক সাইকেল হাব মোটর, এবং টার্নটেবল বা প্ল্যাটার ড্রাইভ যথার্থ যন্ত্রে। ট্রেড-অফ হল একটি বৃহত্তর বাইরের ব্যাস এবং উচ্চতর ঘূর্ণনশীল জড়তা, যা অভ্যন্তরীণ-রটার ডিজাইনের তুলনায় গতিশীল প্রতিক্রিয়া সীমিত করে। তাপ ব্যবস্থাপনার জন্য আরও যত্নশীল বিবেচনার প্রয়োজন, কারণ ঘূর্ণমান বাইরের শেল স্টেটরের চারপাশে বায়ুপ্রবাহকে সীমাবদ্ধ করে।

একটি BLDC মোটর কিভাবে ঘোরে?

একটি ব্রাশবিহীন ডিসি মোটরের ক্রিয়াকলাপ স্টেটর দ্বারা উত্পন্ন চৌম্বক ক্ষেত্র এবং রটারে বসানো স্থায়ী চুম্বকগুলির মধ্যে মিথস্ক্রিয়ার উপর ভিত্তি করে।

যখন একটি স্টেটর উইন্ডিংয়ে কারেন্ট সরবরাহ করা হয়, তখন এটি একটি চৌম্বক ক্ষেত্র তৈরি করে যা রটার চুম্বককে আকর্ষণ করে এবং বিকর্ষণ করে। এই চৌম্বক শক্তি টর্ক তৈরি করে এবং রটারকে নড়াচড়া করে। যাইহোক, যদি একই উইন্ডিং ক্রমাগত শক্তিযুক্ত থাকে, তাহলে রটারটি কেবল চৌম্বক ক্ষেত্রের সাথে সারিবদ্ধ হবে এবং ঘূর্ণন বন্ধ করবে।

মোটর চলমান রাখার জন্য, স্টেটরের অভ্যন্তরে চৌম্বক ক্ষেত্রটি অবিচ্ছিন্নভাবে অবস্থান পরিবর্তন করতে হবে। এটি ইলেকট্রনিক কম্যুটেশন নামে পরিচিত একটি প্রক্রিয়ার মাধ্যমে অর্জন করা হয়। ব্রাশ এবং প্রথাগত ডিসি মোটরের মতো একটি যান্ত্রিক কমিউটেটর ব্যবহার করার পরিবর্তে, একটি BLDC মোটর নির্দিষ্ট সময়ের ব্যবধানে বিভিন্ন স্টেটর উইন্ডিংগুলির মধ্যে কারেন্ট পরিবর্তন করতে একটি ইলেকট্রনিক কন্ট্রোলারের উপর নির্ভর করে।

কন্ট্রোলার হল-ইফেক্ট সেন্সর বা সেন্সরহীন ব্যাক-ইএমএফ সনাক্তকরণ ব্যবহার করে রটার অবস্থান নির্ধারণ করে। এই তথ্যের উপর ভিত্তি করে, এটি একটি ঘূর্ণায়মান চৌম্বক ক্ষেত্র তৈরি করে, যা রটারকে ক্রমাগত সামনে টানতে থাকে।

কন্ট্রোলারটি প্রধানত তিনটি মূল অংশ নিয়ে গঠিত: অবস্থান ফিডব্যাক ডিভাইস (যেমন হল সেন্সর বা ব্যাক-EMF ডিটেকশন সার্কিট), একটি মাইক্রোকন্ট্রোলার বা ডিজিটাল সিগন্যাল প্রসেসর যা বুদ্ধিমান কন্ট্রোল অ্যালগরিদম চালায় এবং বর্তমান পাথ পরিবর্তনের জন্য ট্রানজিস্টর এবং MOSFET-এর মতো পাওয়ার ইলেকট্রনিক উপাদান। এই মডিউলগুলি ইলেকট্রনিক কম্যুটেশন উপলব্ধি করতে এবং প্রতিটি মোটর পর্বের শক্তিকরণ পরিচালনা করতে সহযোগিতা করে। নিয়ামক প্রথমে পজিশন ফিডব্যাক ডিভাইসের মাধ্যমে রটার অবস্থান সনাক্ত করে। এই অবস্থানগত ডেটার উপর ভিত্তি করে, এটি একটি ঘূর্ণায়মান চৌম্বক ক্ষেত্র তৈরি করতে সঠিক ক্রমানুসারে উইন্ডিংগুলিকে শক্তি দেয় যা ক্রমাগত রটারকে সামনের দিকে টানে, মসৃণ অপারেশন, দক্ষ টর্ক আউটপুট এবং সুনির্দিষ্ট গতি নিয়ন্ত্রণের জন্য একটি স্থিতিশীল ঘূর্ণায়মান চৌম্বক ক্ষেত্র বজায় রাখে।

BLDC মোটর এর সুবিধা

উচ্চ দক্ষতা

BLDC মোটরগুলি অত্যন্ত দক্ষ কারণ তারা ব্রাশের ঘর্ষণ এবং কমিউটারের ক্ষতি দূর করে। উচ্চ-কার্যকারিতা স্থায়ী চুম্বকের সাথে মিলিত, তারা কম তাপ উৎপন্ন করার সময় আরও বৈদ্যুতিক শক্তিকে দরকারী যান্ত্রিক আউটপুটে রূপান্তর করে।

দীর্ঘ সেবা জীবন

ব্রাশ বা কমিউটেটর ছাড়া, একটি BLDC মোটরের ভিতরে কম পরিধান উপাদান আছে। এটি উল্লেখযোগ্যভাবে রক্ষণাবেক্ষণের প্রয়োজনীয়তা হ্রাস করে এবং অপারেটিং জীবন প্রসারিত করতে সহায়তা করে।

উচ্চ শক্তি ঘনত্ব

BLDC মোটর একটি কমপ্যাক্ট প্যাকেজ থেকে উচ্চ টর্ক এবং শক্তি প্রদান করতে পারে। তাদের লাইটওয়েট রটার ডিজাইন এছাড়াও গতিশীল প্রতিক্রিয়া এবং ত্বরণ কর্মক্ষমতা উন্নত.

কম বৈদ্যুতিক শব্দ

যেহেতু ব্রাশ-টু-কমিউটার যোগাযোগ নেই, তাই BLDC মোটর প্রথাগত ব্রাশ করা মোটরের তুলনায় অনেক কম বৈদ্যুতিক শব্দ এবং ইলেক্ট্রোম্যাগনেটিক ইন্টারফারেন্স (EMI) উৎপন্ন করে।

সুনির্দিষ্ট নিয়ন্ত্রণ

একটি ইলেকট্রনিক কন্ট্রোলারের সাথে পেয়ার করা হলে, BLDC মোটরগুলি বিস্তৃত অপারেটিং পরিসর জুড়ে সঠিক গতি এবং টর্ক নিয়ন্ত্রণ প্রদান করে, যা তাদের অটোমেশন এবং নির্ভুলতা প্রয়োগের জন্য আদর্শ করে তোলে।

বিএলডিসি মোটরসের জন্য আদর্শ অ্যাপ্লিকেশন

BLDC মোটর ব্যাপকভাবে শিল্পে ব্যবহৃত হয় যেখানে দক্ষতা, নির্ভরযোগ্যতা এবং সুনির্দিষ্ট নিয়ন্ত্রণ অপরিহার্য। সাধারণ অ্যাপ্লিকেশনগুলির মধ্যে রয়েছে শিল্প অটোমেশন সিস্টেম, রোবোটিক্স, সিএনসি সরঞ্জাম, পাওয়ার টুল, মেডিকেল ডিভাইস এবং বৈদ্যুতিক যানবাহন। উচ্চ ঘূর্ণন সঁচারক বল, দ্রুত প্রতিক্রিয়া, এবং দীর্ঘ সেবা জীবন প্রদান করার ক্ষমতা তাদের অপারেটিং পরিবেশের চাহিদার জন্য উপযুক্ত করে তোলে।
